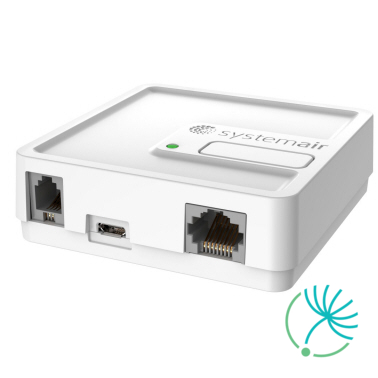

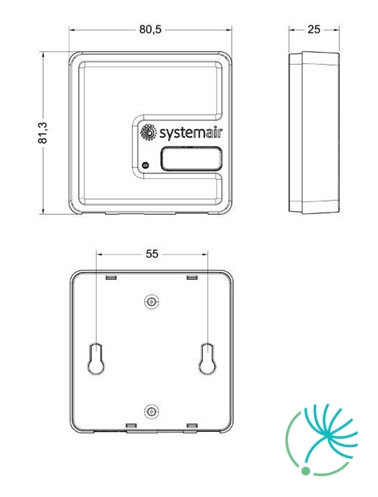

Systemair SAVE CONNECT modul pre prístup na internet

Sada pre CAV/VAV reguláciu jednotiek SAVE s ovládacím panelom SAVECair.

Systémy ventilácie s konštantným objemom vzduchu (CAV) sú najlacnejšie a jednoduché, ale systémy s variabilným objemom vzduchu (VAV) ponúkajú vynikajúci výkon.

CAV – sú jednotky, ktoré umožňujú napríklad energetickú úsporu
VAV – sú jednotky, ktoré umožňujú nastaviť minimálnu rýchlosť ventilátora

Balenie obsahuje - diferenčný tlakový prevodník (PDT12S25), inštrukcie na montáž, sadu káblov rúrky a štítky.

Pre použitie CAV regulácie je potrebné osobitne zakúpiť a inštalovať škrtiacu IRIS klapku nastaviteľnú pomocou K-faktora.

Systemair TG-A130 je snímač povrchovej teploty. Je vhodný pre systémy AQUA. Balenie obsahuje okrem snímača aj svorku na prichytenie. Systemair TG-A130 môže byť taktiež použitý ako snímač proti mrazovej ochrany pre vodný výmenník. Inštalovať tento snímač je možné len na povrch spätného potrubia vodného ohrievača. Je prísne zakázané použiť ho spolu s regulátorom triedy PULSER.

Systemair VBC 125-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 125-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 125-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Sada na montáž ovládacieho panela SAVE Touch do steny.

Táto sada je vkladateľné príslušenstvo potrebné na inštaláciu SAVE Touch biely/čierny na stenu.

Je možné ju veľmi jednoducho nainštalovať a to viacerými spôsobmi.

Diery v ráme umožňujú aby boli káble vedené z ktorejkoľvek strany.

Systemair ZTV 20-2,5 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Snímač Systemair-E CO₂ sa používa v prípade riadeného vetrania.

Systemair-E CO₂ je snímač navrhnutý na montáž na stenu do spoločenských miestností, ako konferenčné miestnosti, učebne, spoločenské sály, a iných za účelom regulácie vzduchu.

Je veľmi ekonomicky výhodný z dôvodu zabraňovania stratám energie spôsobených prílišným vetraním. Jeho cieľom je okrem šetrenia energie taktiež zabezpečovanie čo najvyššej kvality vzduchu v interiéry.

Systemair-E CO₂ je skonštruovaný tak, aby jeho inštalácia bola čo najmenej zložitá, a taktiež má čistý a inovatívny dizajn, ktorý prispieva k tomu, že je vhodný do väčšiny interiérov.

SPI 160 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair TG-A1/PT1000 je upínací senzor na meranie povrchovej teploty. Tento senzor je dodávaný spolu so svorkou.

Systemair TG-K3/NTC10-01 je snímač teploty s NTC 10 prvkom na meranie teploty vzduchu vo ventilačných potrubiach.

Používa sa ako náhrada za interný snímač teploty privádzaného vzduchu v prípade, že sa do systému pridá externý potrubný ohrievač alebo chladič.

Má nastaviteľnú dlžku zapojenia, je doplnený o 1,5m dlhý kábel. Je navrhnutý tak aby jeho inštalácia bola jednoduchá a rýchla.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Systemair TG-K3/NTC10-01 snímač je kompaibilný s Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell

Materiál

Potrubie: ABS (PA6)
Montážna doska: PVC
Kábel: PVC

Systemair Tune-R-160-3-M4 je regulačná a uzatváracia klapka pre kruhové potrubia. Tune-R klapka je skonštruovaná z pozinkovaného oceľového plechu a neobsahuje silikón. Klapka je ovládaná servopohonom s pružinou 230V. Táto klapka disponuje gumovými tesneniami na plášti listu. Všetky tieto tesniace vložky sú vyhotovené z čierneho kaučuku. Všetky materiály použité na jej výrobu spomaľujú šírenie požiaru.

Táto verzia klapky je vhodná ako uzatváracia klapka v miestach, kde je potrebné oddeliť vzduchotesne rôzne časti systému, kvôli nebezpečným látkam v ovzduší. Dá sa použiť aj ako uzatváracia klapka pre jednotky s pružinovým servopohonom. Špecifická konštrukcia klapky dovoľuje aby vonkajšia izolácia mala hrúbku až 50 mm a taktiež zabezpečuje uzatvorenie klaky v prípade výpadku elektrickej energie.

Klapku je možné si zadovážiť aj v manuálnej aj v automatizovanej verzii so vstavaným indikátorom polohy.

Optigo OP10-230 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10-230 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10-230 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Systemair FK 160 je rýchlo upínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 160 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Je vhodná na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Rýchlo upínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.
